System antydronowy PTC-XD-PRO
System antydronowy PTC-XD-PRO został specjalnie zaprojektowany do stałej instalacji na zewnątrz, integrując zaawansowane funkcje wykrywania i zakłócania UAV. To kompleksowe rozwiązanie umożliwia jednoczesne namierzanie i pozycjonowanie wielu celów, umożliwiając precyzyjną lokalizację i śledzenie trajektorii zarówno docelowych UAV, jak i ich pilotów.
Wykorzystując zaawansowane zakłócenia radiowe i najnowocześniejszą technologię blokowania, system skutecznie przerywa transmisję wideo UAV, zdalne sterowanie i łącza nawigacyjne, zmuszając nieautoryzowane drony do natychmiastowego powrotu do miejsca pochodzenia lub do lądowania. Po zintegrowaniu z opcjonalnym sprzętem zakłócającym zapewnia pełną ochronę przestrzeni powietrznej na małych wysokościach z ulepszonymi możliwościami monitorowania zabezpieczonych obszarów.
Aplikacje
Idealny do ochrony na małych wysokościach w różnych scenariuszach, w tym w ochronie wydarzeń na dużą skalę, patrolach bezpieczeństwa publicznego, obronie granic, szczegółach ochrony VIP, strefach wojskowych, obiektach energetycznych i petrochemicznych oraz ochronie lotnisk. System działa w trybie offline jako samodzielna jednostka, oferuje elastyczne opcje wdrażania i zapewnia możliwości szybkiego reagowania w celu spełnienia różnych wymagań operacyjnych.
Specyfikacje systemu detekcji
Moduł detekcji pasywnej
| Parametr | Specyfikacja |
|---|
| Model | PTC-UAV-D2C |
| Zakres częstotliwości | 100 MHz - 6 GHz |
| Zasięg wykrywania | 1-5 km |
| Czułość wykrywania | ≥ -95 dBm (25 kHz) |
| Dokładność wyszukiwania kierunku | Poruszanie się ≤ 10°, zawisanie ≤ 3° |
| Kierunkowość | Dookólna 360° |
| Obsługiwana modulacja | FM, 2FSK, 4FSK, GFSK, MSK, BPSK, QPSK, 16QAM, 64QAM, OFDM, DSSS, FHSS |
| Jednoczesne wykrywanie | ≥10 dronów |
| Główne częstotliwości | 433 MHz (niestandardowe), 910 MHz, 1,2 GHz (niestandardowe), 1,4 GHz, 2,4 GHz, 5,2 GHz, 5,8 GHz |
| Wysokość wykrywania | 0-1000 m |
| Precyzja kierunkowa | ≤1,0° (RMS) |
| Zużycie energii | 15W |
| Dokładność pozycjonowania | Drony ≤10m, Piloci ≤10m |
| Czas wykrywania | ≤3s |
| Czas odświeżenia | ≤3s |
| Wskaźnik powodzenia wykrywania | ≥97% |
| Temperatura pracy | -40°C do +70°C |
| Zasilanie | AC 110 V-240 V |
| Wymiary | Φ600mm * H420mm (±2mm) |
| Waga | 30kg |
Kompatybilne modele dronów
DJI, Autel, Parrot, 3DR, Skydio, Fimi, Yuneec, Swellpro, Aee, Futaba, Hubson, Zhendi, drony Wi-Fi i drony DIY (analogowa transmisja obrazu)
Możliwości wykrywania
- Wykrywanie i identyfikacja dronów:Wykrywa i identyfikuje markę, model, częstotliwość i specyfikacje techniczne atakujących dronów
- Pozycjonowanie drona:Lokalizuje drony serii DJI na podstawie danych o pozycji w czasie rzeczywistym, w tym długości, szerokości geograficznej, azymutu, odległości, prędkości i wysokości
- Pozycjonowanie pilota:Śledzi lokalizacje pilotów dla dronów DJI (modele Air, Mini, FPV, Avata) za pomocą danych pozycyjnych w czasie rzeczywistym
- Znalezienie kierunku UAV:Obsługuje jednoczesne namierzanie kierunku dla ≥3 celów z wyświetlaniem azymutu w czasie rzeczywistym na mapach elektronicznych
- Funkcja RID:Odbiera i dekoduje informacje o zdalnym identyfikatorze dla dronów z możliwością nadawania RID
- Skanowanie widma:Analiza widma 100 MHz-6 GHz z wykresem widma i wyświetlaniem wodospadu
- Unikalna identyfikacja:Rozpoznaje unikalne numery seryjne dronów serii DJI
- Zintegrowane środki zaradcze:Automatycznie włącza zagłuszanie po identyfikacji drona
- Śledzenie wielu celów:Jednoczesne pozycjonowanie i śledzenie wielu dronów z wyświetlaniem trajektorii lotu
- Integracja API:Standardowy interfejs do integracji danych z systemami zarządzania
- Biblioteka modeli Wi-Fi:Ulepszone wykrywanie dronów obsługujących sygnał Wi-Fi
- Mapy elektroniczne:Obsługuje mapowanie AMap, Baidu i Google (offline).
- Zintegrowany projekt:Usprawniona instalacja dzięki ujednoliconej architekturze systemu
Funkcje systemu
- Rozszerzony zakres:Wyszukiwanie kierunku do 4 km na otwartej przestrzeni
- Szeroki zasięg częstotliwości:Możliwość wyszukiwania kierunku UAV w paśmie 400 MHz–6 GHz
- Operacja pasywna:Brak emisji elektromagnetycznych zapewnia działanie przyjazne dla środowiska
- Gotowość 24/7:Ciągła praca w złożonych warunkach elektromagnetycznych i trudnych warunkach pogodowych
- Zasięg 360°:Kompleksowa detekcja w całej chronionej przestrzeni powietrznej
- Czarna/biała lista:Rozróżnia drony współpracujące i niewspółpracujące (modele DJI)
- Alerty o włamaniach:Alarmy dźwiękowe i wizualne po wykryciu drona
- Odtwarzanie trajektorii:Analiza historycznych danych lotu na potrzeby oceny bezpieczeństwa
- Zapisy dotyczące wykrywania:Kompleksowe rejestrowanie numerów seryjnych, modeli, częstotliwości i danych wielowymiarowych dronów
- Wizualizacja danych:Analiza statystyczna za pomocą map cieplnych i wykresów liniowych
- Obsługa wielu map:Elektroniczne przełączanie map, w tym Gaode, Bing, Baidu i Google offline
Opcjonalny system zagłuszania
Specyfikacje zagłuszania
| Kanał | Zakres częstotliwości | Moc wyjściowa | Płaskość w paśmie |
|---|
| CH1 | 900-930 MHz | 100 W | ±0,5dB |
| CH2 | 1160-1300 MHz | 100 W | ±0,5dB |
| CH3 | 1550-1610 MHz | 100 W | ±0,5dB |
| CH4 | 2400-2480 MHz | 100 W | ±0,5dB |
| CH5 | 5150-5250 MHz | 100 W | ±0,5dB |
| CH6 | 5725-5850 MHz | 100 W | ±0,5dB |
| CH7 | 400-450 MHz | 100 W | ±0,5dB |
| CH8 | 1400-1440 MHz | 100 W | ±0,5dB |
Szczegóły systemu zakłócającego
| Parametr | Specyfikacja |
|---|
| Kanały robocze | 8 kanałów |
| Całkowita moc wyjściowa | 800 W |
| Wejście zasilania | AC220V/AC110V/DC48V/DC24V |
| Ocena wodoodporności | IP65 |
| Temperatura pracy | -30°C do +55°C |
| Wymiary | 500 * 450 * 235 mm |
| Waga netto | Około 35kg |
| Opcje montażu | Montaż naścienny (standard), montaż na słupie (opcjonalnie) |
| Funkcje ochronne | Zabezpieczenie VSWR (automatyczne wyłączenie przy VSWR > 5:1), Zabezpieczenie temperaturowe (automatyczne wyłączenie >75°C, ponowne uruchomienie przy 55°C) |
| Harmonogram operacyjny | Praca ciągła 24/7/365 |
| Budowa | Metalowa obudowa o konstrukcji wandaloodpornej |

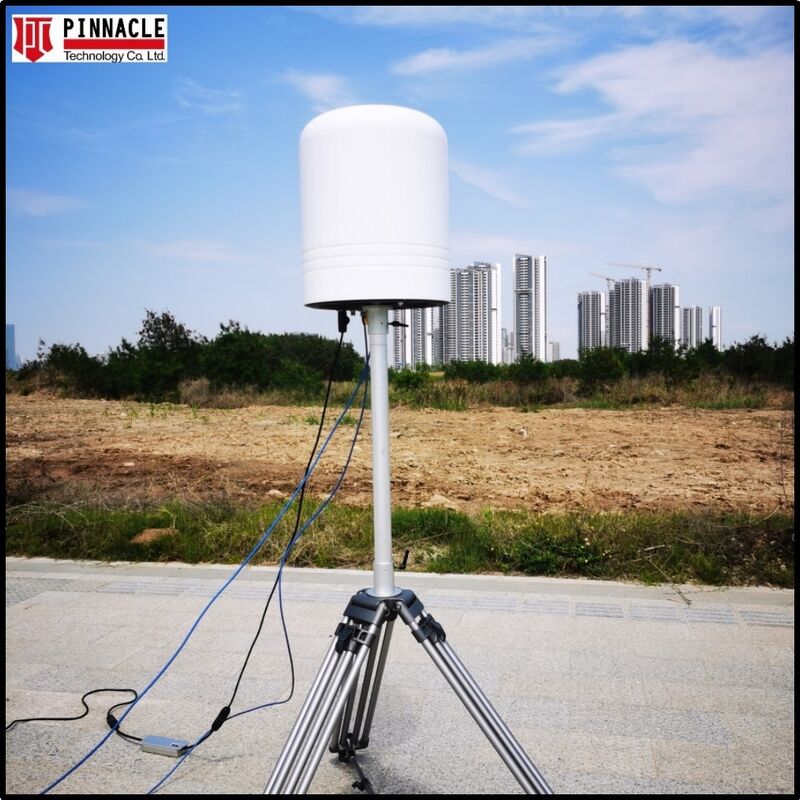

Obrazy produktów
Notatka:Wszystkie częstotliwości robocze można dostosować do konkretnych wymagań operacyjnych. Skontaktuj się z naszym zespołem technicznym, aby uzyskać indywidualną konfigurację częstotliwości.
