Miejsce pochodzenia:
Shenzhen, Chiny
Nazwa handlowa:
PTC
Orzecznictwo:
ISO 9000
Numer modelu:
PMA3KM
Wideo
Wideo
Wideo
System obrony drona z kamerą EQ i systemem antydronowym
System obrony na niskiej wysokościjest zaawansowanym systemem projektowania modułowego, który składa się z:Radar bezpieczeństwa, kamera EO,radiowykrywacz i zakłócacz radiowyw celu wyeliminowania zagrożeń związanych z użyciem dronów.
Szybkie wdrażanie, łatwe utrzymanie i ulepszenieModuł wysokiej wydajności jest opcjonalny.dla ściślejszycha takżewiększy zasięg bezpieczeństwa. Mwielokrotneurządzeniamogą być połączone ze sobą.

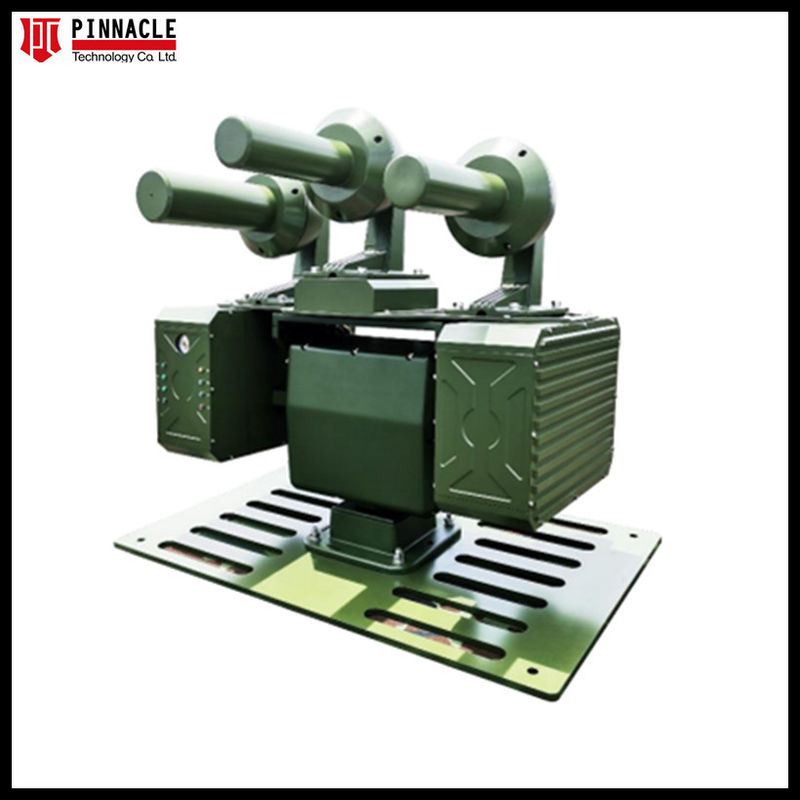

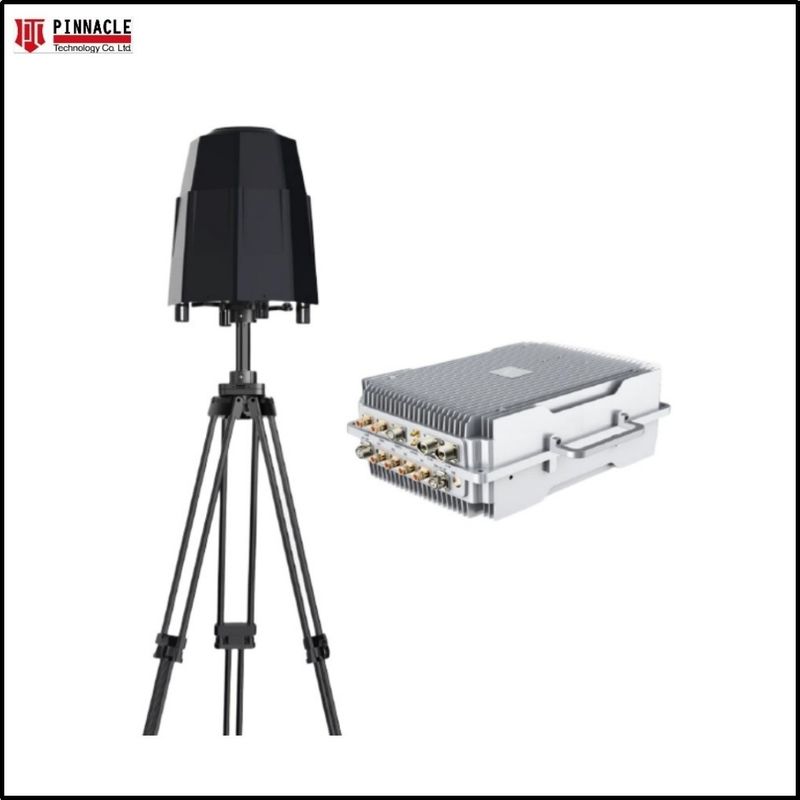

1Specyfikacja systemu wykrywania i zakłócania radiowego drona
| Urządzenie | Pozycja | Wskaźnik |
| Wykrycie | Pasma częstotliwości wykrywania | 900M,2.4G, 5.8G |
| Zakres wykrywania | 360° | |
| Wykrycieczas | ≤ 9 s | |
| Wskaźnik skuteczności wykrywania | ≥ 95% | |
| Wykrywanie iidentyfikacja zakres | ≥5km | |
| Maksymalne wykrycie celów | ≥ 24 | |
| Interferencje | Fpasmo zapotrzebowania | 900M, 1.5G, 2.4G, 5.8G |
| Efektywny zakres | 2 km(płaszczyzna i otwarty obszar bez schronienia) | |
| Omoc wyjściowaopcja r | 10dBm (0,01W), 20dBm (0,1W), 30dBm (1W), 37dBm (5W), 40 dBm (10W) |

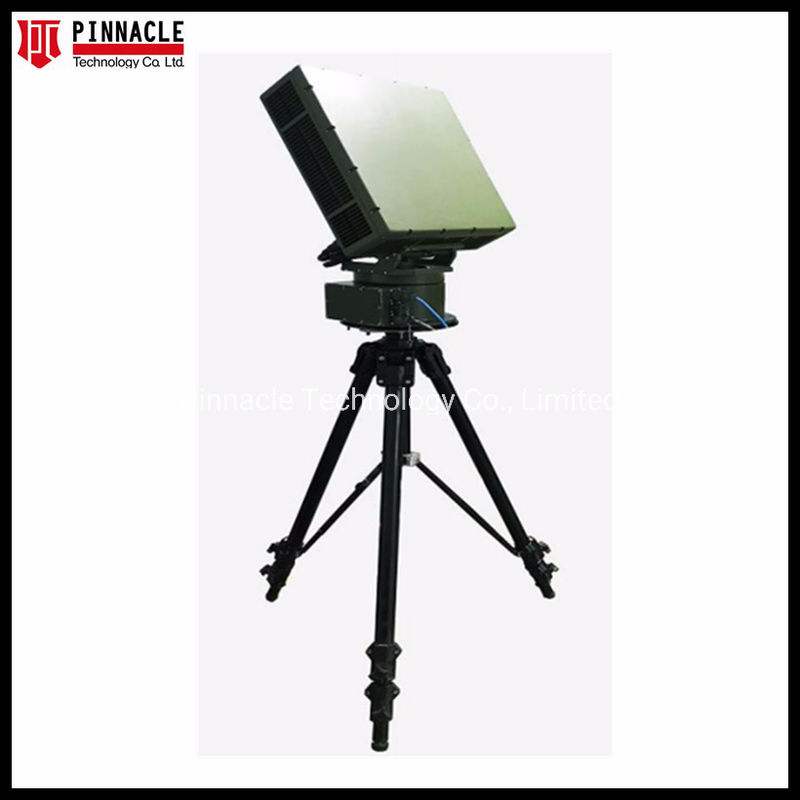

| Urządzenie | Pozycja | Wskaźnik |
| Radar | System | Array fazy aktywnej 3D |
| Zespół | Ku band (((16.1GHz~16.5GHz) | |
| Władza | ≤ 100w | |
| Zakres wykrywania | Maksymalny zasięg: 3 km (RCS = 0,01m2) | |
| Minimalny zasięg: 200 m | ||
| Rozdzielczość zakresu | ≤ 10 m | |
| Rozdzielczość azimutów | ≤1° | |
| rozdzielczość wysokości | ≤3° | |
| rozdzielczość zakresu | ≤20m | |
| Cykl skanowania anteny | 6 ~ 10 obrotów na minutę | |
| Działalność kierunkowa | Horyzontalny: 360°, (≤7s) | |
| W pionie: 42° | ||
| Zakres skanowania | 360° skanowanie mechaniczne | |
| Waga | ≤ 30kg | |
| Wymiar(Antena radarowa) | 422mm (L) x422mm (W) x124mm (D) | |
| Zasilanie | Prąd stały 24V, 10A | |
| Zużycie energii | ≤ 120 W | |
| IP | 66 | |

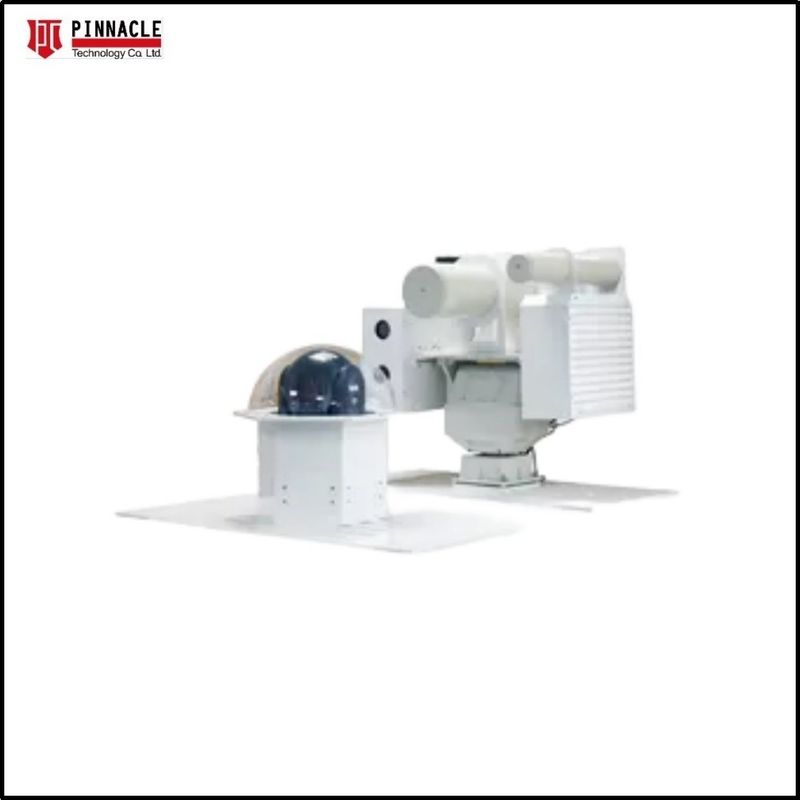

| Urządzenie | Pozycja | Wskaźnik |
| SoczewkaPTZ | Zakres ruchu | Pan:360°, nachylenie: -45°~+90° |
| Prędkość | Prędkość obrotowa:≤80°/s Prędkość nachylenia:≤60°/s | |
| Kąt widzenia | Horyzontalne pole widzenia: 0,54°~18,12° (szerokowzroczne) | |
| Pionowe pole widzenia: 0,41°~13,48° | ||
| Zakres widzenia | Zakres całkowity: 360° bez końca | |
| Zakres nachylenia: -45°~+90° | ||
| Światło widzialne | Rozstrzygnięcie | 1080p |
| Piksele | ≥ 2MP | |
| Min. Oświetlenie | ≥0.002 Lux | |
| Długość ogniskowa | 220,5-755 mm,34xoptyczne | |
| Oświetlacz | Źródło lasera | laser podczerwony |
| Długość fali | 810 nm | |
| Władza | 13W | |
| Kąt | 00,5°~20° | |
| Dokładność synchronizacji | 0.1° | |
| System | Odległość identyfikacji i śledzenia UAV | Jasne niebo: ≤ 2 km |
| Widoczność nocna: ≤ 1 km | ||
| Czas identyfikacji | 3S | |
| IP | 66 |
