Szczegóły produktu: |
|
System wykrywania i zakłócania działań dronów na niskiej wysokości ma na celu monitorowanie niepożądanych działań dronów.

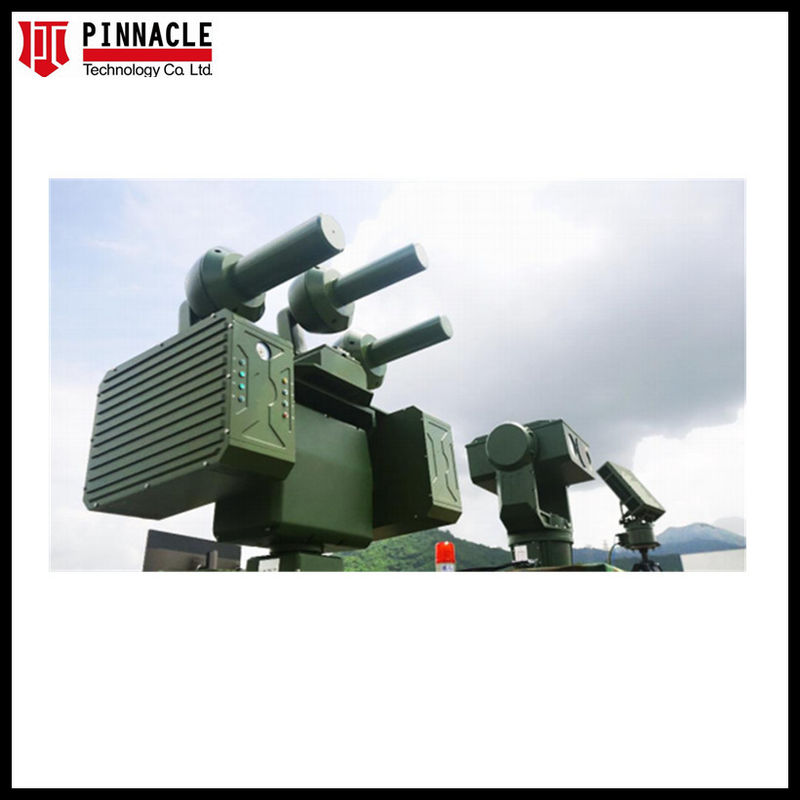

System jest zaawansowanym modułowym systemem, składającym się z radaru bezpieczeństwa, kamery wykrywającej wideo, modułu wykrywania radiowego i RF Jamming Module.Większość urządzeń może być połączona ze sobą w sieci w celu zapewnienia szerszego i większego zabezpieczenia.
System monitoruje UAV / drony poprzez wielosensorową fuzję informacji i współpracę,i wykonuje operacje zakłócania i przymusowego lądowania na UAV / drony wchodzące w strefie obronnej w celu zapewnienia bezpieczeństwa.
|
Właściwości systemu:
● Możliwość wykrywania statycznego celu, wykorzystując opatentowaną technologię "wykrywania celu na pierwszym planie w tle hałasu radarowego w pobliżu ziemi",
Nasz system jest w stanie wykryć stacjonarne cele.
● Dostosowanie do złożonych warunków, wykorzystanie technologii "Identyfikacji UAV w nieograniczonych scenach" zapewnia silne wsparcie dla wykorzystania naszych
systemy w różnych scenariuszach, zwłaszcza w złożonych środowiskach miejskich, w których system nadal może sobie z tym poradzić.
● W przypadku algorytmu wizji maszynowej zoptymalizowanego przez drony, technologii sieci neuronowej wykorzystywanej do identyfikacji dronów oraz metod przetwarzania
które nie ograniczają wymogów scenicznych mają szerszą adaptacyjność.
● Niski poziom promieniowania, aby dostosować się do intensywnego użytkowania przez ludzi w mieście, kompaktowa wersja wybiera szeroki impuls, niski pobór energii, całkowicie stały
Radar z bezpieczną dla człowieka odległością mniejszą niż 2 metry i skutecznie wykrywa odległość dla komercyjnych dronów, takich jak seria DJI, do 1 km
● Elastyczny układ wielosensorowy, wyposażony w różnorodne urządzenia radarowe, wykrywające radiowe i optoelektroniczne, z których użytkownicy mogą wybierać
Efektywnie zwiększyć zdolność wykrywania i wykrywania celów oraz zmniejszyć wskaźnik fałszywych alarmów, jednocześnie spełniając elastyczne i
różnorodne metody użytkowania.
● Dostosowalność do środowiska, system w pełni uwzględnia charakterystykę klimatyczną różnych regionów i spełnia wymagania ciągłego
stosować przez cały dzień.
● System może być stosowany w sieci, aby dostosować się do różnych miejsc i potrzeb użytkowników.
i schematów układu, a użytkownicy mogą zarządzać nimi w centrum zarządzania.
● Otwarty interfejs Systemu może być połączony z istniejącym systemem bezpieczeństwa użytkownika w celu osiągnięcia jednolitego zarządzania
● System z wielopoziomowym trybem działania zgodnie z wymaganiami użytkownika i stopniem ostrzegania stref: poziom 1, pojedynczy czujnik potwierdza cel
Poziom 2, dwa czujniki potwierdzają cel, a następnie zakłócenie.

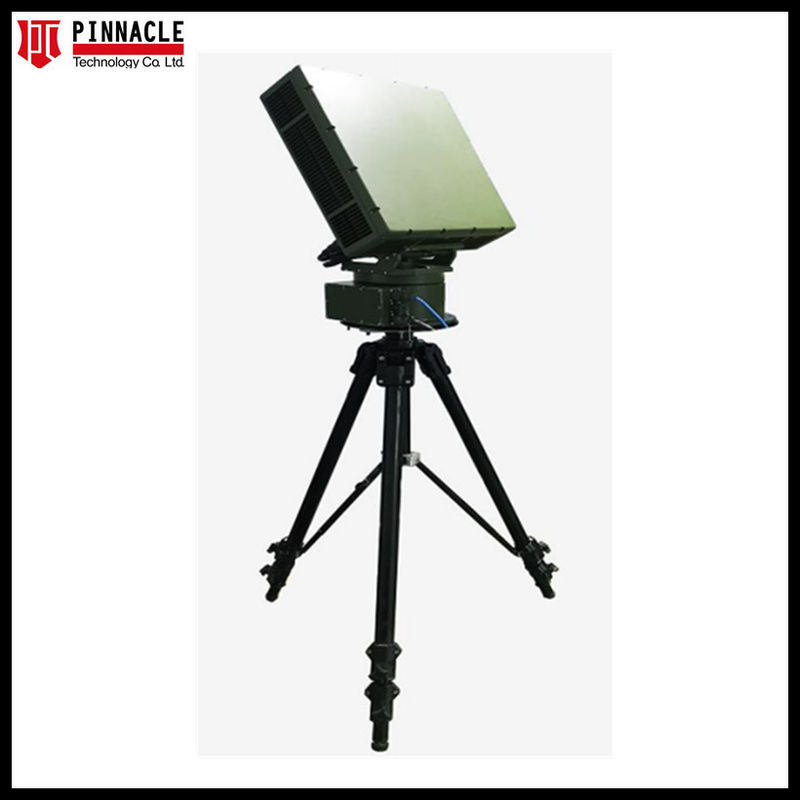

Parametry techniczne radaru:
| Pozycja |
Wskaźnik |
| System |
Array fazy aktywnej 3D |
| Zespół |
Pas Ku |
| Władza |
≤ 120w |
| Zakres wykrywania |
Maksymalny zasięg: 3 km (RCS = 0,01m2) |
| Minimalny zasięg: 200 m |
| Rozdzielczość zakresu |
≤ 10 m |
| Rozdzielczość azimutów |
30,6° |
| Dokładność azimutów |
00,5° |
| Rozdzielczość podnoszenia |
3° |
| Dokładność podnoszenia |
1° |
| Działalność kierunkowa |
Horyzontalny: 360°, (≤7s) |
| W pionie: 42° |
| Zakres skanowania |
360° skanowanie mechaniczne |
| Waga |
≤ 35 kg |
| Wymiar |
600 mm (H) x 420 mm (W) x 330 mm (L) |
| Zasilanie |
Prąd stały 24V, 10A |
| Zużycie energii |
≤ 120 W |
| IP |
65 |

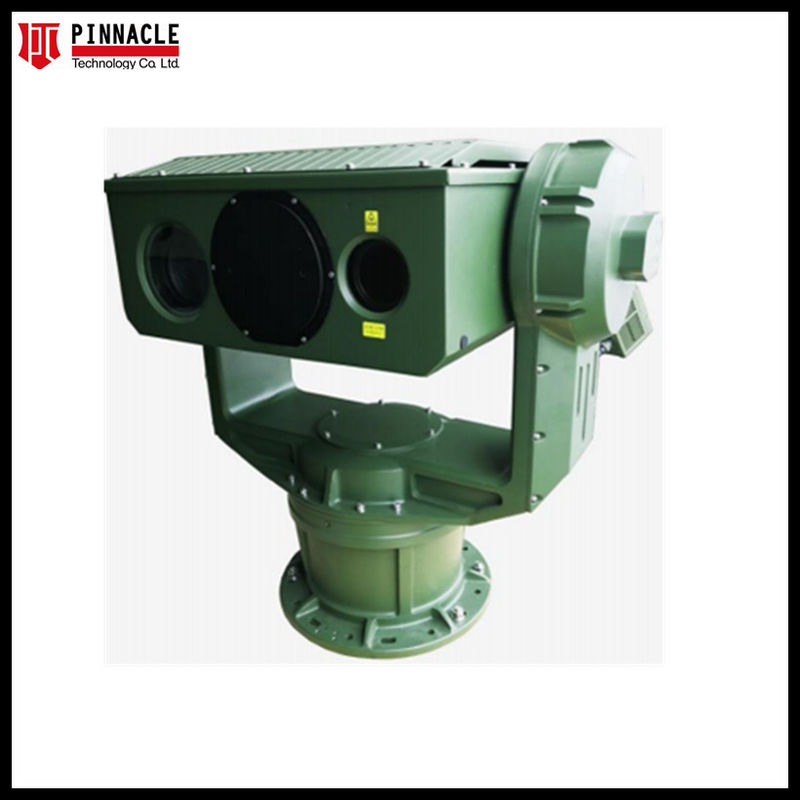

Parametry techniczne kamery EQ:
| Urządzenie |
Pozycja |
Wskaźnik |
| Kamera EO |
Rozstrzygnięcie |
1080p |
| Pixel |
2 miliony |
| Oświetlenie |
≥ 0,0021ux |
| Długość ogniskowa |
220,5-755 mm,34x optyczne |
| Kąt widzenia |
Horyzontalne pole widzenia: 0,54°~18,12° (szerokowzroczne) |
| Pionowe pole widzenia: 0,41°~13,48° |
| Zakres widzenia |
Zakres całkowity: 360° bez końca |
| Zakres nachylenia: -45°~+90° |
| Prędkość obrotu |
Prędkość przemieszczania ≤ 80°/s,Prędkość nachylenia ≤ 60°/s |
| Ciepło |
Czujnik |
Niechłodzony czujnik płaszczyzny ogniskowej |
| Pixel |
384*288 |
| Infraczerwone pasma fal |
8~14um |
| Długość ogniskowa |
31~155 mm |
| Kąt widzenia |
Horyzontalne pole widzenia: 4,02°~19,9° (szerokowskałowe) |
| Pionowe pole widzenia: 3,21°~15,9° (szerokowzorowe) |
| Laser nocny widzenie |
Źródło światła laserowego |
Laser podczerwony |
| Długość fali |
810 nm |
| Władza |
15w |
| System |
Odległość identyfikacji i śledzenia UAV |
Jasne niebo.:≤ 2,4 km |
| Widzenie nocne:≤1,2 km,Wartość cieplna: ≤ 700 m |
| Czas identyfikacji |
<3S |
| IP |
66 |

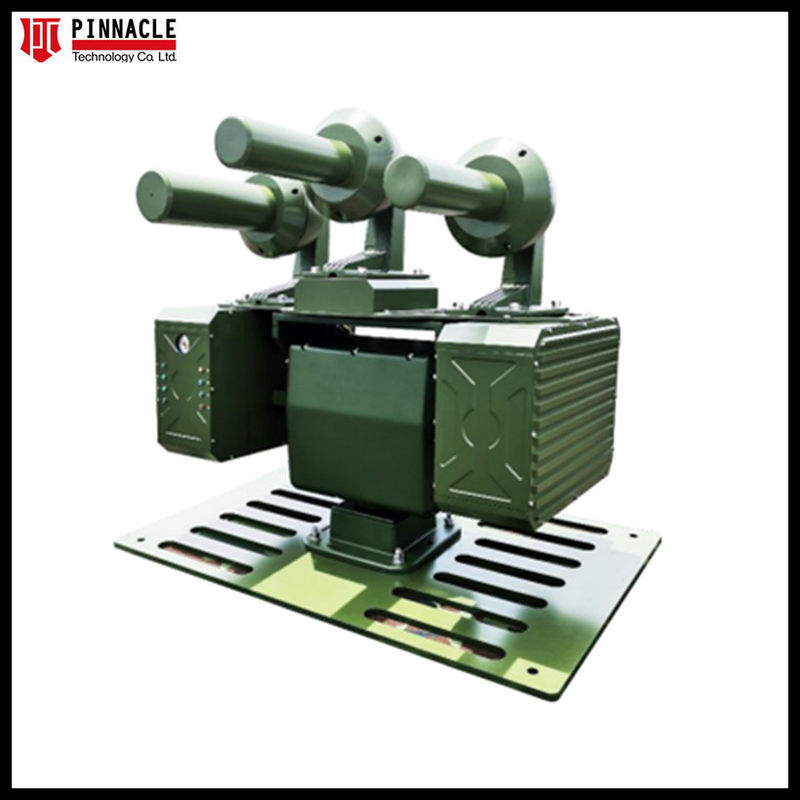

Moduł zakłócania częstotliwościsParametry:
| Kanały nr. |
Częstotliwości |
RFMoc wyjściowa+/-3dBm |
| 1 |
20-600MHz |
50 W |
| 2 |
600-1400 MHz |
50 W |
| 3 |
1400-2200MHz |
50 W |
| 4 |
2200-3000MHz |
50 W |
| 5 |
3000-3800MHz |
50 W |
| 6 |
3800-4600MHz |
50 W |
| 7 |
4600-5400MHz |
50 W |
| 8 |
5400-6200 MHz |
50 W |
| Łączne kanały robocze |
8 kanałów |
| Każda energia pasma |
50 W |
| Pojemność całkowita |
400 W |
| Władza regulowana |
Każda częstotliwość mocy może być regulowana przez oprogramowanie |
| Zakres zakłóceń |
500-2000 m, zakres zakłóceń zależy od środowiska lokalnego
czynniki i odległość między dronem, zdalnym sterowaniem i jammerem
|
| Antenna |
Wbudowane anteny Omni o wysokim zysku |
| Celem zakłócania |
Częstotliwości dronów i częstotliwości zdalnego sterowania od 20-6000 |
