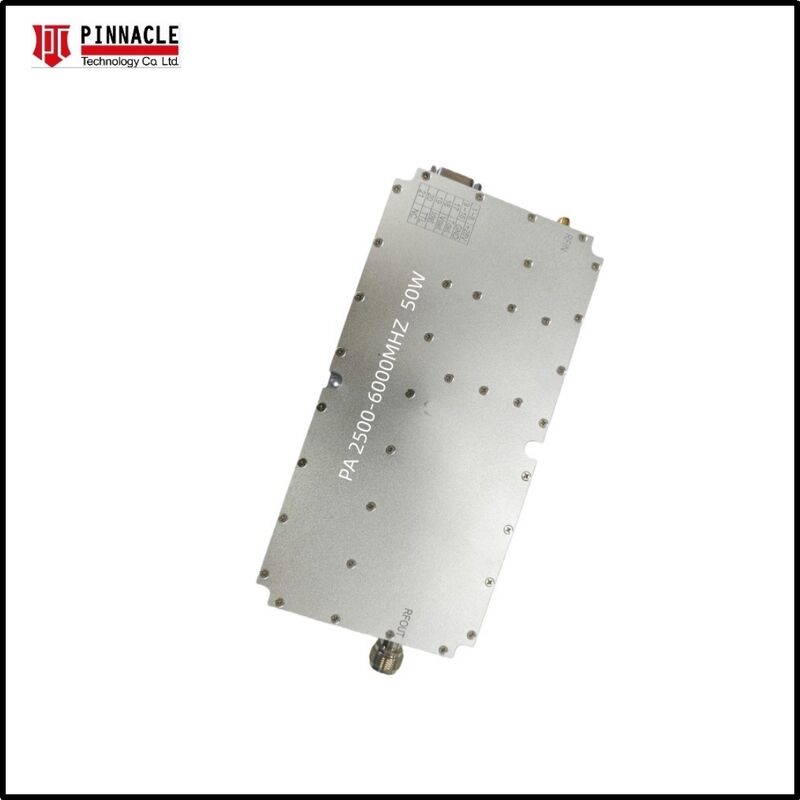

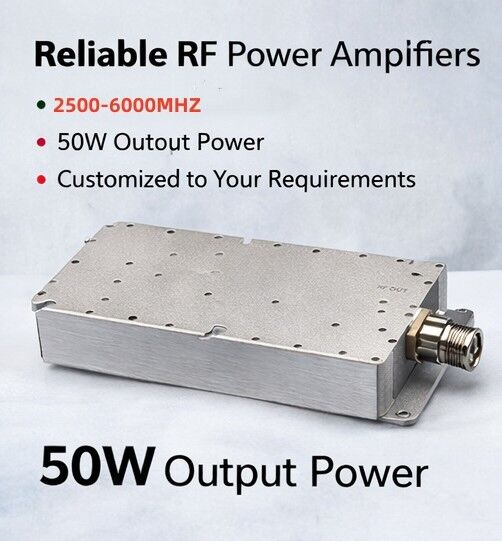

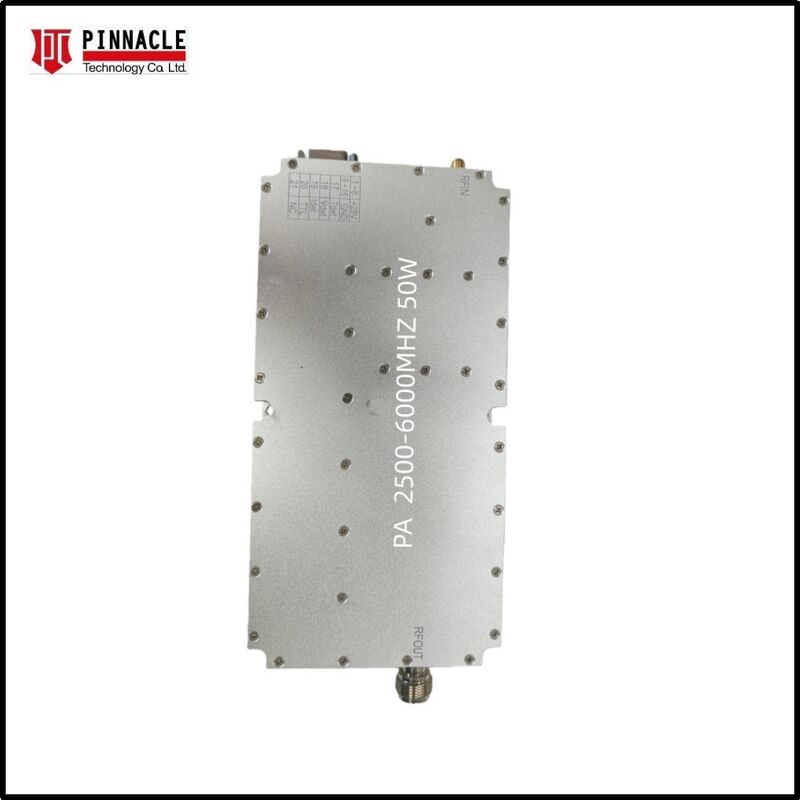

Ultra Wideband Wzmacniacz Mocy RF Moduł 2500 do 6000MHz Moc Wyjściowa 50W Odpowiedni do zastosowań w systemach 5G, WiFi 6, satelitarnych i radarowych
Nazwa marki:
PTC
Numer modelu:
PTC-A2560-50W
Miejsce pochodzenia:
SHENZHEN CHINY
Orzecznictwo:
QS,CE
MOQ:
1 szt
Cena:
Neg
Możliwość zaopatrzenia:
50000/M
Czas dostawy:
3-30 dni
Warunki płatności:
Western Union, T/T, L/C, D/A, D/P
Standardowe opakowanie:
opakowanie kartonowe
Szczegóły produktu
Podkreślić:
Moduł wzmacniacza mocy RF Ultra Wideband
,Wzmacniacz mocy RF 50W dla 5G
,Wzmacniacz RF WiFi 6 satelitarny
Opis produktu
Szczegółowe specyfikacje i cechy
Ultra Wideband RF Power Amplifier Module 2500 do 6000MHz 50W Moc wyjściowa
Ten moduł RF 2500-6000MHz to moduł wzmacniacza mocy 50W przeznaczony do zastosowań w systemach 5G, WiFi 6, satelitarnych i radarowych. Moduł działa bez potrzeby zewnętrznego źródła sygnału.
Kluczowe cechy
- Wydajność Ultra-Wideband: Bezproblemowe pokrycie od 400MHz do 3000MHz, eliminujące potrzebę stosowania wielu wzmacniaczy wąskopasmowych
- Zaawansowana technologia GaN: Wykorzystuje wysokowydajne układy azotku galu na węgliku krzemu (GaN-on-SiC) zapewniające doskonałą gęstość mocy i zarządzanie termiczne
- Wbudowane zabezpieczenia: Zawiera zintegrowane obwody zabezpieczające przed przegrzaniem i VSWR (współczynnik fali stojącej napięcia) w celu zapobiegania uszkodzeniom spowodowanym odbiciem sygnału
- Kompaktowy i wytrzymały: Umieszczony w precyzyjnie obrobionej obudowie ze stopu aluminium, zaprojektowany do pracy w trudnych warunkach przemysłowych i wszystkich względnych środowiskach
- Możliwość dostosowania: Zakres częstotliwości i moc wyjściowa mogą być dostosowane na życzenie
Zastosowania
- Elektroniczne środki zaradcze (ECM): Idealny do systemów zagłuszania sygnałów i zakłóceń szerokopasmowych
- Testy i pomiary: Niezawodne źródło zasilania klasy laboratoryjnej do testów EMC i pomiarów anten
- Systemy komunikacyjne: Wzmacniacz dużej mocy dla stacji naziemnych 5G, Wi-Fi 6 i satelitarnych
- Systemy radarowe: Zastosowania impulsowe i CW (ciągłe) dla nowoczesnego wykrywania radarowego
Specyfikacje techniczne
| Parametr | Specyfikacja |
|---|---|
| Zakres częstotliwości | 2500-6000MHz |
| Moc wyjściowa (P_sat) | ≥50W |
| Wzmocnienie | ≥50dB |
| Płaskość wzmocnienia w paśmie | ≤5.0dB |
| Prąd roboczy | ≤5.5A |
| Złącze | SMA-żeńskie |
| Interfejs zasilania i sterowania | DB7W2 |
| Zasilanie VCC i maksymalne napięcie | +28V, +32V |
| Wymiary | 180×90×25mm (bez złączy) |
| Masa netto | 1kg |
| Przewód zasilający | Czerwony+Czarny+Przewód włączający |
| Temperatura pracy | -40℃ do +55℃ |
