Moduł wzmacniacza mocy RF zamontowany na regałach 5.6G-6G Certyfikat ISO9000
Nazwa marki:
PTC
Numer modelu:
HPA200W
Miejsce pochodzenia:
Shenzhen, Chiny
Orzecznictwo:
ISO 9000
MOQ:
1SET
Cena:
Contact Us
Możliwość zaopatrzenia:
500000
Czas dostawy:
10-20 dni
Warunki płatności:
T/T, Western Union
Standardowe opakowanie:
Karton
Szczegóły produktu
Podkreślić:
Moduł wzmacniacza mocy RF
,Moduł wzmacniacza mocy ISO9000 rf
,Moduł wzmacniacza RF zamontowany na stojaku
Model NO.:
PTC-HPA200W
Frequencies:
5,6-6 GHz
Output Power:
200 W
Dimension:
620x480x53mm
Class:
Liniowy AB
Rack Size:
19'Standard Rack i wysokość 6U
Opis produktu
Szczegółowe specyfikacje i cechy

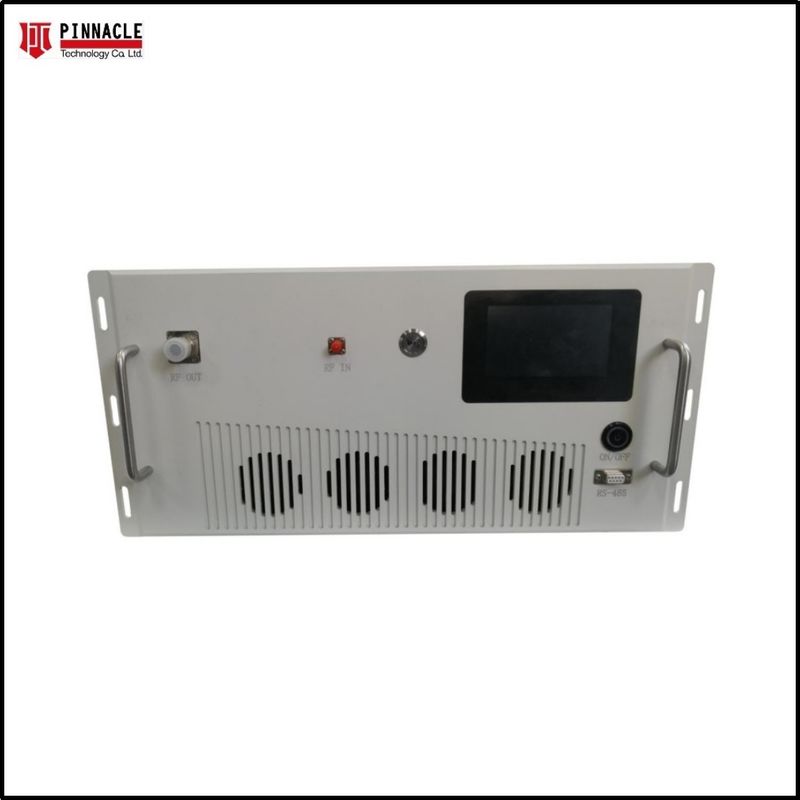

19" standardowy stojak zamontowany 5,6g-6g moduł wzmacniacza mocy 200W
PTC-HPA200W to Solid State High Power Amplifier, dostosowaliśmy wszystkie wzmacniacze według prośby każdego klienta, ten model ma ultra szeroką przepustowość i wysoką moc wyjściową.Ten model został zaprojektowany z19' standardowy stojak i 6U wysokości.
Specyfikacje elektryczne:50, 25°C
| Parametry | Specyfikacja | Uwaga: | |||||
| Zakres częstotliwości pracy | 5700-5800 MHz | ||||||
| Wydajność mocy @ nasycenie | 300 Watt Typ | CW | |||||
| Wydajność mocy @ P1dB | 200 Watt Min | ||||||
| Zwiększenie mocy | 54 dB Min | Pin=0dBm w przypadku normalnej pracy | |||||
| Wzrost siły | 1.5-2dB p-p Max | Stała moc wejściowa | |||||
| Charakterystyka pulsu | Szerokość | Obowiązek | PRF | ||||
| 100 nS | |||||||
| Strata zwrotu wejścia | -10 dB maksymalnie | W stosunku do 50 Ohm | |||||
| Intermodulacja dwutonowa (IMD) | -30 dBc Typ | 44dBm/Ton, = 1MHz | |||||
| Wskaźnik hałasu | < 20 dB | ||||||
| Harmoniki | <-25dBc Typ | Przy mocy wyjściowej nominalnej | |||||
| Nieprawdziwy | -60 dBc Max | Nieharmoniczne | |||||
| Napięcie robocze | 100V-Klimatyzator | ||||||
| Zużycie energii | 1500 Wattów Max | W ratingowym Pout | |||||
| Ochrona mocy wejściowej | +20dBm Max | < 10 sekund bez uszkodzenia | |||||
| Ochrona VSWR obciążenia | 5: 1 Max | < 1 minuta przy znamionowym Pout | |||||
CHARAKTERYSTYKA środowiskowa |
|||||||
| Parametry | Specyfikacja | Uwaga: | |||||
| Temperatura otoczenia roboczego | -20do +55°C | ||||||
| Temperatura przechowywania | -40 do +85 °C | ||||||
| Względna wilgotność | 5 do 95% | Nie kondensujące | |||||
Specyfikacje mechaniczne |
|||||||
| Parametry | Specyfikacja | Uwaga: | |||||
| Wymiary W x H x D | 620×480×530 mm | 5U - Z wyłączeniem uchwytów | |||||
| Waga | 25 kg | ||||||
| Połączacze RF w / z | Kobieta typu N | Panel przedni lub tylny | |||||
| Prąd AC / Interfejs | IEC 60320-C14 / 9-Pin D-Sub | Lub równoważny | |||||
| Chłodzenie | Wbudowany w chłodzenie wentylatorów | Zmienna prędkość | |||||
| WybórNumeryczny monitor i sterowanie: | Ethernet RJ-45 TCP/IP, RS422/485, USB | Opcjonalnie | |||||
| FWD, REV, VSWR, GAIN, ALC, V & I, TEMP | Opcjonalny interfejs GPIB | Aplikacja zdalnego Bluetooth | |||||
Projekt liniowy GaN klasy A/AB
System zamontowany na regałach
Natychmiastowa szeroka przepustowość
Odpowiednie do zastosowań EMI/RFI, Lab, Comm. i EW
Odpowiednie dla impulsów i wszystkich standardów modulacji pojedynczego kanału
Wbudowane obwody ochronne
Wysoka niezawodność i wytrzymałość aplikacji mobilnych
System sterowania obsługuje Ethernet Oprogramowanie zdalnego sterowania
Ekran dotykowy
1. PA:przypływowy wyświetlacz mocy wyjściowej RF;
2- W porządku.Ustawić i wyświetlić wartość bieżącego tłumienia
(0-30d)Bzakres);
3VSW:Wyświetlanie bieżącej fali wyjściowej
parametrymoduł;
4VSWR:Status fali stojącej;
5. tmp:stan temperatury systemu;
6. OP:RF Status mocy wyjściowej;
7. Przełącznik sterowania wyjściem RF:Naciśnij przełącznik, aby włączyć przełącznik, a przełącznik zmieni się na niebieski kolor, zmieni się na biały po ponownym naciśnięciu, aby wyłączyć przełącznik;
8. Temp: wyświetla aktualną temperaturę systemu;
2- W porządku.Ustawić i wyświetlić wartość bieżącego tłumienia
(0-30d)Bzakres);
3VSW:Wyświetlanie bieżącej fali wyjściowej
parametrymoduł;
4VSWR:Status fali stojącej;
5. tmp:stan temperatury systemu;
6. OP:RF Status mocy wyjściowej;
7. Przełącznik sterowania wyjściem RF:Naciśnij przełącznik, aby włączyć przełącznik, a przełącznik zmieni się na niebieski kolor, zmieni się na biały po ponownym naciśnięciu, aby wyłączyć przełącznik;
8. Temp: wyświetla aktualną temperaturę systemu;
Interfejs wejścia wartości ATT
Kliknij [ATT], aby wyświetlić powyższy interfejs, a następnie wprowadź wartość ATT od 0 do 30 i kliknij [potwierdź].
