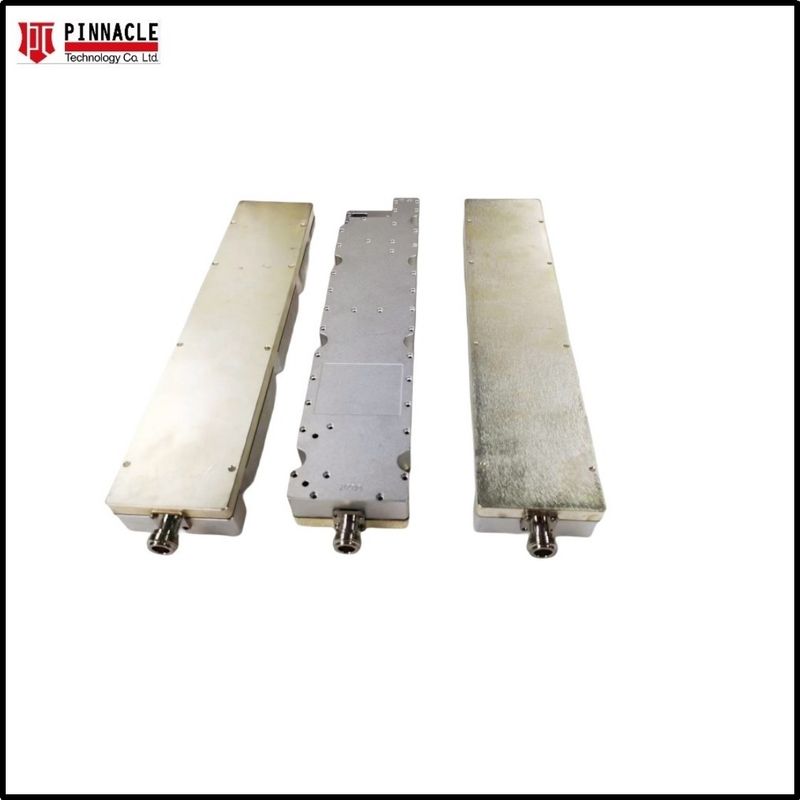

Zwiększacz mocnościowy 2,4G 200W
Nazwa marki:
PTC
Numer modelu:
HPA2.4G-200W
Miejsce pochodzenia:
Shenzhen, Chiny
Orzecznictwo:
ISO 9000
MOQ:
1 PCS
Cena:
Contact Us
Możliwość zaopatrzenia:
500000 szt./rok
Warunki płatności:
T/T, Western Union, MoneyGram
Standardowe opakowanie:
Karton
Szczegóły produktu
Podkreślić:
Moduł zasilania drona
,Moduł zasilania rf o mocy 200 W 2
,4 GHz
Part Number:
PTC-HPA2.4G-200W
Output Power:
200 W
Class:
AB liniowy GaN
Product Name:
Moduły sygnałowe wzmacniacza RF do zagłuszania dronów o dużej mocy 200 W i częstotliwości 2,4 GHz
Opis produktu
Szczegółowe specyfikacje i cechy
Specyfikacje elektryczne
| Parametry | Specyfikacja | Uwaga: |
| Zakres częstotliwości pracy | 2.4G - 2,5 GHz | |
| Wydajność mocy | 250 Watt Min | CW |
| Wydajność mocy @ P1dB | 200 Watt Typ | CW |
| Zwiększenie mocy | 53 dB Min. | |
| Wzrost siły | 40,0 dB p-p Max | Stała moc wejściowa |
| Strata zwrotu z wejścia / wyjścia | 10 dB Min | W stosunku do 50 Ohm |
| Intermodulacja dwutonowa (IMD) | -30 dBc Typ | 40 dBm/Ton, Δ = 1 MHz |
| Harmoniki | -20 dBc Typ | -15dBc @ 1GHz |
| Nieprawdziwy | -60 dBc Max | Nieharmoniczne |
| Napięcie robocze | 28 VDC Nom | |
| Obecne zużycie | 48 Amper Max | W ratingowym Pout |
| Maksymalna ochrona mocy wejściowej | +8 dBm | < 10 sekund bez uszkodzenia |
| Ochrona VSWR obciążenia | 5: 1 | < 1 minuta przy mocy znamionowej |
| Włącz / wyłącz prędkość | 5 μSec Max |
CHARAKTERYSTYKA środowiskowa
| Parametry | Specyfikacja | Uwaga: |
| Temperatura obudowy operacyjnej | -20 do +65 °C | |
| Temperatura przechowywania | -40 do +85 °C | |
| Względna wilgotność | 5 do 95% | Nie kondensujące |
Specyfikacje mechaniczne
| Parametry | Specyfikacja | Uwaga: |
| Wymiary | 300 x 400 x 60 mm | Z wyłączeniem złączy |
| Waga | 8.1 kg. | |
| Złącza RF w/wyjście | SMA / kobieta typu N | |
| Prąd stały / łącznik interfejsu | Hybrydowy 9-pin D-Sub | 9W4 |
| Chłodzenie | Zewnętrzny rozgrzewacz | Wymagane powietrze |
Wykorzystanie
Projekt liniowy GaN klasy AB
Natychmiastowa ultra szeroka pasma
Odpowiednie dla wszystkich norm modulacji pojedynczego kanału
Niewielki czynnik kształtu i lekka waga
Wbudowane obwody ochronne
Wysoka niezawodność i wytrzymałość
