Moduł wzmacniacza mocy PA RF

Moduł wzmacniacza mocy PA RF

Moduł wzmacniacza mocy RF drona przeciwdronowego

Moduł wzmacniacza mocy rf o mocy 200 W

Moduł zakłócający sygnał drona

Skontaktuj się z nami
Wniosek A Cytuję
Szczegóły produktu
Nazwa produktu:

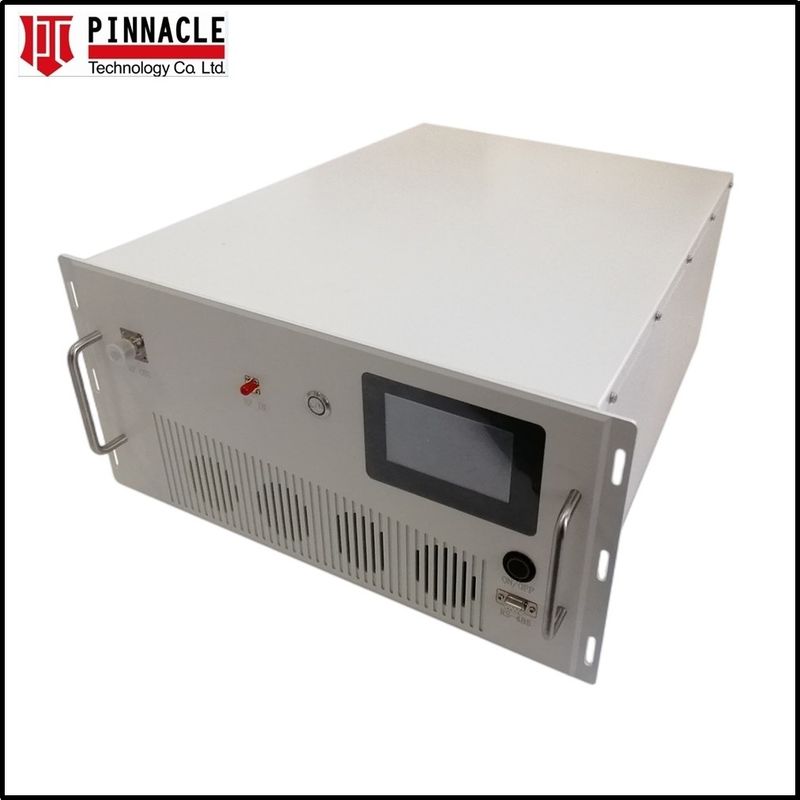

Moduł PA/RF Counter Drone o wysokiej mocy 1000-2000MHz, wzmacniacz RF o mocy 200 W z szafką
Numer części:
PTC-HPA-200W
parametry:
Zalety produktu, liniowa konstrukcja GaN klasy A/AB, system montażu w szafie, natychmiastowa szeroka
Podkreślić:

Moduł wzmacniacza mocy RF drona przeciwdronowego

,

Moduł wzmacniacza mocy rf o mocy 200 W

,

Moduł zakłócający sygnał drona

Warunki płatności i wysyłki
Produkty pokrewne
Skontaktuj się z nami
86-755-86239323
Skontaktuj się teraz
Opis produktu


Szczegóły produktu:


Parametry produktu:







Specyfikacje elektryczne



Parametry

Specyfikacja

Uwaga:

Zakres częstotliwości pracy

10,0 - 2,0 GHz



Wydajność mocy

120 Watt Min

CW

Wydajność mocy @ P1dB

Typ 100 Watt

CW

Zwiększenie mocy

50 dB Min



Wzrost siły

40,0 dB p-p Max

Stała moc wejściowa

Strata zwrotu z wejścia / wyjścia

10 dB Min

W stosunku do 50 Ohm

Intermodulacja dwutonowa (IMD)

-30 dBc Typ

40 dBm/Ton, Δ = 1 MHz

Harmoniki

-20 dBc Typ

-15dBc @ 1GHz - przy znamionowej mocy

Nieprawdziwy

-60 dBc Max

Nieharmoniczne

Napięcie robocze

28 VDC Nom



Obecne zużycie

Maksymalnie 28 ampera

W ratingowym Pout

Maksymalna ochrona mocy wejściowej

+8 dBm

< 10 sekund bez uszkodzenia

Ochrona VSWR obciążenia

5: 1

< 1 minuta przy mocy znamionowej

Włącz / wyłącz prędkość

5 μSec Max





CHARAKTERYSTYKA środowiskowa



Parametry

Specyfikacja

Uwaga:

Temperatura obudowy operacyjnej

-20 do +65 °C



Temperatura przechowywania

-40 do +85 °C



Względna wilgotność

5 do 95%

Nie kondensujące

 Specyfikacje mechaniczne



Parametry

Specyfikacja

Uwaga:

Wymiary

300 x 400 x 60 mm

Z wyłączeniem złączy

Waga

8.1 kg.



Złącza RF w/wyjście

SMA / kobieta typu N



Prąd stały / łącznik interfejsu

Hybrydowy 9-pin D-Sub

9W4

Chłodzenie

Zewnętrzny rozgrzewacz

Wymagane powietrze



D-SUB CONNECTOR PIN ASSIGNMENT





Szpilka

Funkcja

Opis

1

FWD

OPCJA 101 - Wykrycie mocy przedniej

2

VVA

OPCJA 103 - Zmniejszacz napięcia zmiennego

3

Czujnik prądu

Ja...D@20mV/100mA Typ

4

Czujnik czasu

VT@10mV/°C + 500mV Typ

5

Wykluczenie

TTL

A1, A2

VDD

28VDC

A3, A4

GND

Powierzchnia
